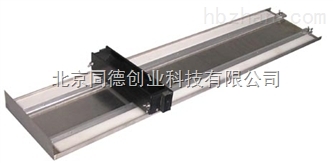

手動薄層鋪闆器TD-I

手動薄層鋪闆器TD-I 鋪闆器

TD-I手動薄層鋪闆器
組成：多用托闆、供漿槽、勻漿機、厚度尺；
功能：1、可鋪多種200、100、50毫米寬闆；
      2、可鋪0-2.5毫米之間任意厚度的闆；
特點：1、數控機床加工，做工精美，精度很高；
       2、配有小型勻漿機，供漿質量好

手動薄層鋪闆器TD-I 鋪闆器

手動薄層塗敷器 薄層鋪闆器 型号：JJ-I/II/III

儀器簡介：

JJ型薄層塗敷器是爲科研或工廠在分析室内少量制備薄層闆而設計的，制備方式爲手動制備薄層闆。爲滿足科研或工廠等分析工作人員對各種規格玻闆塗敷的需要，TF型薄層塗敷器提供有三種型号：I型爲塗敷10cm寬薄層闆，配有一個小型10cm寬塗敷框，制備闆規格爲5×10、10×10、20×10cm薄層闆。II型爲塗敷20cm寬薄層闆，配有一個大型20cm寬塗敷框，制備闆規格爲5×20、10×20、20×20cm薄層闆。Ⅲ型塗敷器綜合了I型和II型的優點和結構方式，配有一大一小兩種塗敷框，在一個塗闆座上可完成上述各種規格薄層闆的制備工作
技術參數：
JJ 型薄層手動塗敷器 , 共有三種型号 :
JJ-I 型爲塗敷 10cm 寬薄層闆，配有一個小型 10cm 寬塗敷框，20×10cm薄層闆。
JJ-II 型爲塗敷 20cm 寬薄層闆，配有一個大型 20cm 寬塗敷框，制備闆規格爲 5 × 20 、10 × 20 、20 ×20cm 薄層闆。
JJ-III 塗敷器綜合了 I 型和 II 型的優點和結　構方式，配有一大一小兩種塗敷框，在一個塗闆座上可完成上述各種規格薄層闆的制備工作 薄層闆均能塗敷。
配有可調層厚度0.02-2mm塗敷框。
材質：鋁合金噴塑，*生鏽，經久耐用。

産品名稱：礦用電纜故障測試儀/礦用電纜故障檢測儀 産品型号： XF5130

礦用電纜故障測試儀/礦用電纜故障檢測儀 型号： XF5130

一、概述

    煤礦是電纜使用大戶，由于井下作業環境條件嚴酷，所以各種電纜年損環量比較大，爲了節省開支降低行産成本，各礦一般都有配備了和自已的電纜維修隊伍。但由于受檢測設備及工藝的限制在修理綜采等電纜時，探傷測試常常不盡人意，而且大多采用對電纜緣破壞較大的強行擊穿法。本裝置是以不破壞電纜原有結構爲前提的局部放電法爲基礎進行擦傷，能簡便而準确地探測到電纜損傷部位，而且又兼有修複後進行測試的功能，所以是當前煤礦電纜維修業務中可以充分信賴的工具。

二、用途：

    本設備專座供各類礦用6KV以下電纜在煤礦地面進行擦傷，并在電纜修複後直流耐壓測試和洩漏電流試驗之用。是一台符合《煤礦電氣試驗規程》要求的，實用性強的電纜修理的電纜測試的綜合性*工具。

三、主要技術參數：

電流電壓：單相交流220V、50Hz
探傷直流輸出電壓：0—30KV（按鈕控制）
電纜探傷準确度：±50mm 以内
測試輸出直流電壓：0—30KV（按鈕控制）
自動耐壓測試時間：0—30分 （可設定）
洩漏電流測試範圍：0—100 微安
主變壓器額定容量：3KVA
整流方式：單相半波
放電球隙：手柄羅杆調節
外形尺寸：1100×1000×1200mm（寬×深×高）
重量：約 Kg

四、設備使用環境條件：

1、周圍介質溫度：—5℃—＋40℃；
2、空氣相對溫度：不大于85%（溫度爲20℃±5時）；
3、海拔高度：不過2500m；
4、周圍無爆炸危險的介質，且介質中無足以腐蝕金屬和破壞電氣緣的氣體及塵埃；
5、無顯著沖擊振動，且無雨雪侵入的場所。

五、結構特點：

    1、本設備由控制部分（低壓）和整流，放電及測試部他組成。高低壓間、高低壓與外殼之間都留有足夠的安全空間。
    2、爲保證設備及人員安全，啓動前必須由專人用鑰匙進行操作。
    3、每次探傷或對電纜進行測試時，都能保證從零位開始徐升壓，有高低壓限位形狀，升壓或降壓過程均由按鈕進行控制，升降電壓速率平穩，操作安全簡便。
    4、直流耐壓測試時間可由數字後自動進行（也可由人工進行控制），試驗時間準确可靠。
    5、洩漏電流可根據耐壓測試過程的需要随時進行測量。
    6、設備有過流及短路保護，有啓動預警告及過流保護。
    7、在控制面闆上設有電源開關、啓動、停止、升壓、降壓等開關或按鈕，有耐壓測試數字時間定時繼電器等。
    8、在顯示闆上有電壓、洩漏電流和低壓總電流等測量電表，設有電源、、定時等指示燈和對球隙放電進行曲觀察窗口等。
    9、配備了放，供每次探傷或測試後進行放電，以确保安全，箱底部有接地标志。

六、使用說明：

XF5130礦用電纜故障檢測儀原理
    1、試驗前準備
    a、設備使用前外殼必須可靠接地，接地電阻不得大于4歐姆。
    b、試驗或使用前應對設備内外仔細進行檢查，保持設備尤其是部分端子及速線的清潔是至關重要的。
    c、本設備zui高工作在容性負載時可調整并限位至30KV。
    d、設備搬動在避免劇烈震動，設備搬動後必須放 1小時後方可使用。
    e、表刻度是按容性負載0.01μF時檢定的。
    f、将放安裝妥當後，其接地端子與箱體接地螺栓用螺釘固定，并安放于箱體頂部。
    2、電纜探傷測試
    a、在箱體背面端子 和 之間用銅螺母将短路闆可靠短接。
    b、将需探傷電纜芯線接至箱體背面接線端子 ，電纜其它芯線，屏蔽線及地線短接并連至端，放電球隙調到1—2mm。
    c、合箱體内電源開關ZK，将轉換開關撥到探傷位置，用鑰匙啓動控制電源，按電鈴警告按鈕LK，使電鈴DL發出啓動警告，按盒，按升壓按鈕，直到使球隙放電。
    d、沿電纜長度進行檢查，确定電纜損壞位置并做上記号。如放電後，不易發現電纜損壞處，可适當加大球隙，增加放電強度，使故障點更加清淅地暴露出來。
    e、反複進行以上各項，直到每根芯線的所有傷口都查清楚（注：每次進行後都要用放對各處可靠放電，然後才能進行一次操作）。
    3、電纜耐壓及洩漏電流測試
    a、斷開背後輸出接線柱 和 之間有短路片。
    b、将需測量耐壓的電纜芯線接至輸出柱 或 ，将短路片接柱 和其它芯線，屏蔽線或接地線短路後接至地端。
    c、合箱體内電源開關ZK，用鑰匙啓動控制電源，将轉換開關撥至耐壓測試，将試驗時間預置好，按警報合，使DL發出警告，按合，再按升壓按鈕，升壓後将自動定時。
    d、在規定時間内不發生擊穿或閃爍爲合格。
    e、在試驗耐壓的周期内，可在微安表上讀出此時電纜的洩漏電流值。
    f、調換其它芯線重複以上步驟，直到整條電纜測試完畢。
    4、使用後應注意
    a、每次試驗後應立即斷開QK，并用放對試件及部分各部充分放電。
    b、每天下班前應将外部電源總閘（容量不小于50A）切斷，并将機内ZK開關斷開。

七、操作注意事項：

    1、設備前應輔上緣膠墊。
    2、操作人員應穿緣膠鞋，戴緣手套。
    3、被試電纜芯線應與接線柱用螺母牢靠地固定，保持良好接觸，避免*放電引起漏電及電流增大。
    4、工作現場應禁止無關人員靠近。
    5、使用壹年後，應及時對變壓器油進行耐壓檢查，耐壓不得低于30KV/2.5in。
    6、定期（視設備使用強度定），用零号砂紙，将放電銅球表面處仔細打磨光滑，并保持表面及周圍潔淨無灰塵。
    7、本設備的使用成效，有賴于使用者的精心維護，并不斷積累操作經驗，掌握不同電纜時球隙間距和放電電壓之間的關系。

八、設備成套性：

    1、XF5130 礦用電纜故障檢測儀壹台
    2、産品說明書 壹份
    3、産品合格證 壹份
    4、放 壹套

九、質量保證：

    生産廠除了精心制作，保證每台設備的質量外，對整機自出廠之日起免費保修壹年（如屬人爲因素造成設備損壞，則不在此項）。保修期外，用戶仍将享受優惠價格零備件供應和修理，我們将以良好的售前、售後服務确保用戶放心使用。

十、訂貨須知：

    生産廠是根據用戶需求以銷定産的，正式簽訂供化合同後廠方保證在兩個月内請用戶驗收提貨。用戶如對産品參數或配套設備有特殊要求時（例如：需配備大電流發生器及其它修理電纜裝備或儀器等）可另行提出，以便盡力滿足用戶需要。

故 障 探 測

一、故障性質的确定

    随着電纜線路的增多，電纜故障對供電可靠性的影響日益增大，因而迅速準确地探測故障點的位置對保證故障電纜的及時修複有着重要意義。
    電纜故障的探測方法取決于故障的性質。因此探測工作的*部就是判明故障性質。電纜故障大緻可分兩類：*類，因纜芯之間或纜芯對外皮間緣破壞，形成短路，接地或閃絡擊穿，第二類：因纜芯連續性受到破壞，形成斷線和不*斷線。有時也發生兼有兩種情況的混合式故障。但通常以*類故障爲多，其中短路接地又有高阻和低阻之分。判斷故障性質的方法可采用兆歐表進行，先在一端測量電纜各芯間和芯對地的緣電阻，再将另一端短路測量有無斷線。由所測數據不難分析判斷故障性質，例如由表給出的測量值，可以推斷該故障性質是BC兩相短路并接地。

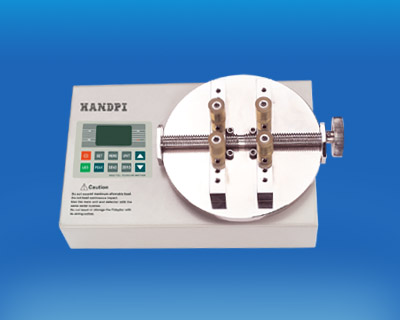

産品名稱：瓶蓋扭力測試儀 産品型号：HB-20

特點：
	峰值保持功能；
	峰值自動解除功能；
	上下限設定功能；
	自動關機時間設定；
	N.m、kgf.cm、lbf.in相互換算；
	大記憶功能；
	USB接口輸出， 配同步測試軟件；

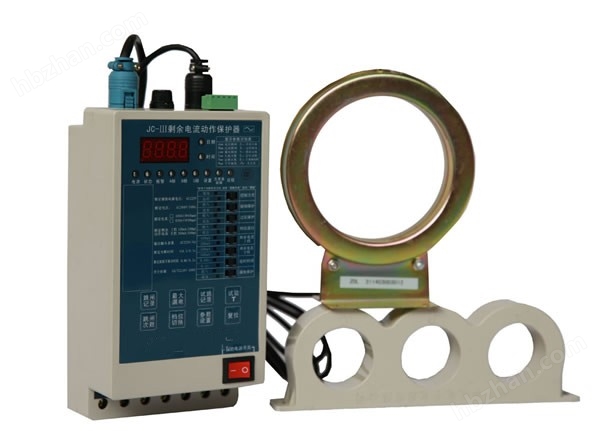

産品名稱：剩餘電流動作保護器 産品型号：JC-III 剩餘電流動作保護器 型号：JC-III 一、概述  JC-III型剩餘電流保護器和交流接觸器（或空氣開關）組成剩餘電流保護組合裝置，于電源中性點直接接地的低壓（380V/220V）TT配電系統中。JC-III型剩餘電流保護器爲分體式智能剩餘電流保護器，集線路保護、實時監控、記錄統計、參數設置、數據通訊、遠程遙控報警多種功能爲一體。做線路剩餘電流多級保護系統中的總保護或分保護之用。對線路剩餘電流故障（主幹線路斷線和分支線路上的斷線，接地等産生較大剩餘電流時）、電流故障、電壓故障等進行保護。  JC-III系列剩餘電流保護器還具有主動上傳報警信息功能，使用配套的數據監控中心主站軟件（軟件需另購）。可實現遠程保護器的“四遙”功能。用電管理人員可進行遠程監控、查詢事故、分析等配電自動化管理；同時有利于降低線損，預防觸電事故和電氣火災，提高保護器投運率，确保電網質量和供電連續性。并對查找剩餘電流故障點提供幫助。  二、主要技術參數：  2.1 保護類别：                 一般配電  2.2 額定剩餘動作電流（mA)：  I檔 100/200mA  II檔300/500mA（可按用戶要求定制）  2.3 額定限不驅動時間*（ms）：60/200（可按用戶要求定制）  2.4 額定分斷時間** (ms)：     200(60)**/300(200)** （可按用戶要求定制）  2.5過電流動作保護特性：  2.6欠壓動作值：             165V±5%（電壓恢複正常時自動合閘）  2.7 缺相動作值：            120V±5%（電壓恢複正常時自動合閘）  2.8 過壓動作值：            290V±5%（電壓恢複正常時自動合閘）  2.9 操作輔助電源電壓：      220V±10%  2.10 重合閘時間：           20－60s  2.11通信接口：              标準RS-485  2.12電源系統：          三相TT系統  2.13 通訊規約：           《剩餘電流保護器通信規約》  2.14符合标準：                GB/T 22387-2008  注*  額定剩餘電流限不驅動時間，是指施加額定剩餘動作電流，而不引起保護器斷開的大延續時間。當下級保護器切斷故障後，本級依靠延時時間不再動作，确保選擇性，減少停電範圍。  注** 括号内的值爲對應的額定剩餘電流限不動作時間  三、正常工作條件：  3.1 環境溫度   -5℃ ～ +40℃。  3.2 海拔高度不過2000m。  3.3 空氣的相對濕度小于90%。  3.4 在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞緣的氣體與塵埃（包括導電塵埃）。                 3.5 無顯著搖動和沖擊振動的地方。  3.6安裝場所的外磁場在任何方向不過地磁場的5倍  四、功能特點  4.1  具有剩餘電流、過載、過壓、欠壓、缺相、掉電保護功能；  4.2  具有自動合閘功能。  4.3* 電子過流保護。額定電流可調，使過流保護受溫度影響小。  4.4  檔位切換功能。可以手動在I檔、II檔之間切換。  4.5  具有自動換檔功能。根據線路剩餘電流情況進行智能跟蹤，自動切換檔位對線路進行漏電保護。且剩餘動作電流值可調（根據線路情況，額定剩餘電流動作值可以有2x2種組合任選）；并具有固定值保護和智能跟蹤保護的切換選擇功能。  4.6  具有延時保護功能。可與上下級保護器形成動作時間級差，實現分級保護，達到選擇性動作，減少停電範圍的目的；多檔延時時間可選，提高保護器的在不同三級保護網絡中使用的适應能力。  4.7  退出漏電保護功能。有退出24小時(需通過軟件設置)、退出和投入保護可選，在不允許斷電的場合或需檢修故障時，可将保護器切換到退出漏電保護狀态，此時保護器失去剩餘電流保護功能。但其他如短路、過載等保護功能均不受限制。  4.8  過壓、欠壓、缺相保護功能。任意相電壓有異常均能進行有效保護并顯示電壓異常相位，當電壓恢複正常保護器執行自動重合閘。  4.9顯示剩餘電流數值及故障相位。當由剩餘電流導緻斷路器跳閘後，仍能鎖定顯示引起此次跳閘的剩餘電流動作值,并自動區分漏電大相。  4.10  具有零序互感器被拔除或零序互感器發生故障，自動跳閘保護功能。  4.11* 定時試跳功能。設定每月一次的試跳時間，當到達設定時間時，保護器進行自動試跳，并記錄試跳的結果。  4.12  * 線路監測功能。  4.12.1 實時監測并輪顯當前剩餘電流、三相電壓、三相電流值、電流不平衡度。  4.12.3 監控并記錄近10次斷路器跳閘事件。内容包含每次引起跳閘的原因、故障相位、故障參數、跳閘的時間、以及跳閘前的電壓、電流、漏電流參數。  4.12.4 分别統計總跳及長跳的次數。  4.12.5 詳細的斷路器自檢（試跳）記錄。斷路器自檢并自動記錄自檢結果，内容包含自檢前的剩餘電流值及相位，三相電壓及自檢的結果和時間。  4.12.6 監測并記錄近10次線路剩餘電流限事件。内容包括剩餘電流值及相位和發生時間。  4.12.7 監測并記錄近10次保護器退出剩餘電流保護事件。其内容包括退出剩餘電流保護開始和重新投入的時間。  4.12.8 詳細的線路剩餘電流變化節點記錄，利用軟件可以繪制時間和線路剩餘電流關系的曲線圖表。  4.13 * 具有标準RS485通訊接口。通過标準的RS485接口通信，可實現遠程監控線路的功能。  4.14  具有外部分斷複位功能。通過短接外接端子上分斷或複位兩個端子，可分别實現遠距離保護器跳死或者複位合閘。  4.15 * 通信波特率可調。可調值：600,1200,2400,4800,9600；默認通信波特率爲2400BPS。  4.16 具有遠距離有源控制接口。能進行遠距離控制分閘、合閘。  4.17 方便直觀的面闆設置功能。面闆上留有撥碼開關，可對上述保護功能進行投入/退出使用，以及其他參數的選擇，大程度方便用戶使用。  4.18 LED指示燈和4位數碼管顯示結合顯示。大程度詳細地顯示各種參數。  4.19 現場記錄查詢功能。不需要通信，通過面闆上的按鍵可查詢跳閘記錄、跳閘次數等各種監控參數。  4.20 抗力強。在硬件和軟件上采用、實用的防雷、抗幹擾技術，确保穩定可靠運行。  ----------------------------------------------------------------------------------  注：加 * 标識的爲特殊功能，用戶在訂貨時需要做特别說明。（參見附錄3）  五、安裝及外型尺寸（見圖7-1、7-2）    5.1安裝保護器時的要求  5.1.1變壓器中性直接接地。  5.1.2保護器後的線路不得有重複接地。  5.1.3不同保護器後的中性線不得公用。 〖 關閉 〗
