相互探讨微機控制電子拉力試驗機的原理

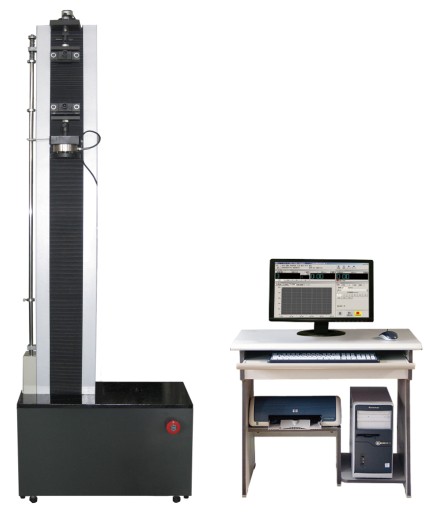

微機控制電子拉力試驗機 電子拉力試驗機型号： WDW-05

一、産品簡介：
WDW-05^5-型微機控制電子拉力試驗機是專門針對高等院校、科研院所而設計的新一代雙空間微機控制電子拉力試驗機。試驗機主機與輔具的設計借鑒了日本島津的技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制伺服電機轉動，經減速系統減速後通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速範圍和橫梁移動距離，另外配置種類繁多的試驗附具，在金屬、非金屬、複合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建築建材、航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
該機采用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作爲驅動系統，控制器作爲控制系統核心，以WINDOWS爲操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠标在計算機上自動完成。良好的人性化設計使試驗操作更爲簡便。綜合以上各項技術，該機可以近乎的實現試驗力、變形及位移等參數的閉環控制，可實現恒應力、恒應變、恒位移等控制模式，并且各種控制模式之間可以平滑切換。該機*标準GB/T228-2002《金屬材料室溫拉伸試驗方法》的要求，同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種标準進行試驗和數據處理，并且具有良好的擴展性。
二、主要技術指标：
1、 樣式：單臂式
2、 zui大試驗力： 50N、100N、200N、500N、1000N、2000N、5000N
3、 量程: 2%-99%；
4、 試驗力準确度；±1%
5、 位移分辨率：0.01mm；
6、 位移測量準确度：±1%；
7、 拉伸行程：550mm（可增大）
8、 壓縮行程：550mm（可增大）
9、 試驗行程：550mm（可增大）
10、 位移速度控制範圍： 1mm/min～500mm/min
11、 位移速度控制精度：±1%；
12、 試驗機級别：1級
13、 變形示值誤差：≤±（50+0.15L）um
14、 試驗機尺寸：760*400*1700 mm
15、 外觀：應符合GB/T2611要求
16、 成套性：符合标準要求
17、 保護功能：試驗機有過載保護功能
18、 供電電源：220V，50Hz
19、 重量：150KG
