FJ-10埋地管道防腐層探測檢漏儀

FJ-10埋地管道防腐層探測檢漏儀
一、概述
FJ-10埋地管道防腐層探測檢漏儀探管深度：≤10m,是全新一代數字式、智能化、多功能的埋地管道防腐層探測檢漏儀。該儀器能在不挖開覆土的情況下，方便而準确地探出埋地管線的位置、走向、深度、防腐層破損點以及破損大小、防腐層的緣電阻。該儀器是目前國内在地表檢測埋地管道防腐層狀況、管體腐蝕狀況及定位管體腐蝕點的的儀器。是油田、化工、輸油、輸氣、水電、供暖等部門保證管線安全運行，提高單位經濟效益，提前發現管道腐蝕點，預防腐蝕洩漏事故的*檢測儀器。
直銷埋地管道防腐層探測檢漏儀儀器的特點
1、采用平面化設計、鍵盤操作，一鍵多用。
2、無需另外接線，按測量鍵，即可自動測出發射功率、發射電壓、發射電流、接地電阻等參數。
3、對檢測全過程的信号強度，由内部線路進行歸一化處理，使各測段的防腐層漏點大小和緣電阻值具有可比性。
4、采用壓控振頻技術，使管位和漏點的信号強度反應更清晰。
5、音響、示值、模拟條形光标，顯示信号強度更直觀。
6、操作方便，使用簡單，易學易懂。
7、體積小，重量輕，便于攜帶，更适合野外檢測。
8、儀器電壓不足時自動關機，關機時自動切斷内部電源，節能*。
[功能及用途]
功能：
★該儀器在不挖開覆土的情況下，能夠方便而準确地探出埋地管線的位置、走向、深度、防腐層破損點以及破損大小、防腐層的緣電阻。

用途：
★根據SYJN4029-88和GJJ33089标準對管道進行驗收；
★對新鋪設的管道進行竣工驗收；
★根據安全規程對管道進行定期檢測，确定陰保護效果；
★對主管線上的分支進行定位；
★對舊管道進行檢測，确定管道防腐層狀況；
★對施工區段開挖破土前進行地下管線分布檢查，防止施工時破壞地下油、氣、水、電等管線。
[特點]
★具有多種探測方式：并可自動轉換，關機時數值自動保存。
★能夠自動測出管道的對地電阻，輸出信号調制高頻報警信号，抗力強，提高了儀器的檢測效果，延長了電池的使用時間和壽命。
[檢測原理及方法]
★探測走向和埋土深度的原理及方法：向地下管道發送特定的高頻調制信号通過探測地下管道的磁場來确定地下管道的位置、走向和深度。
檢測原理及方法：
★向地下管道發送特定的高頻調制信号，在地下管道防腐層破損點處與大地形成回路，并向地面輻射，在破損正上方輻射信号zui強，根據這一原理找出管道防腐層的破損點。
★采用“人體電容法”，就是用人體做檢漏儀的感應元件，當檢漏員走到漏點附近時，檢漏儀發出聲響提示，當走到漏點正上方時，喇叭中的聲音zui響，示值zui大，從而準确找到漏蝕點。
二、産品性能
儀器的技術指标
1、發射機的技術指标：
（1）、發射機功率：0-35W，可自動調節 伺服控制
（2）、輸出阻抗匹配：5-1000Ω,自動匹配(更适合北方幹旱、沙漠等土壤環境)
（3）、發射距離：0.03-10Km，可逐漸向10Km外移動
（4）、工作電源：12V（12AH锂電池組）
（5）、工作溫度：-20℃ — +60℃
（6）、控制系統：DSP+矢量控制，支持系統升級
（7）、調節系統：數字式鍵盤控制
（8）、重量：3.0Kg(含電池)
（9）、外形尺寸：276mm×227mm×98mm
2、探管儀技術指标：
（1）、靈敏度：-85db
（2）、位置偏差：≤5cm
（3）、探管深度：≤10m
（4）、計距精度：≤測試距離的0.1%
（5）、工作電源：9.6V鎳氫電池組
（6）、外形尺寸：165 mm×110 mm×68mm
（7）、重量：0.9Kg(含電池)
３、檢漏儀技術指标：
（1）、檢漏精度：≥0.25mm2
（2）、位置偏差：≤5cm；
（3）、工作電源：9.6V鎳氫電池組
（4）、外形尺寸：165 mm×110 mm×68mm
（5）、重量：0.9Kg(含電池)
三、配置單
儀器的基本配置
儀器的主件：
發射機一台； 探管儀一台； 檢漏儀一台；
儀器的附件：
（1） 探杆 一根
（2） 檢漏線 一根
（3） 輸出線 一根
（4） 接地線 一根
（5） 接地棒 二根
（6） 小锉刀 一把
（7） 磁鐵 一個
（8） 12.6V充電器 一隻
（9） 9.6V充電器 二隻
（10） 保險絲1A 二隻
（11） 随機文件 一套

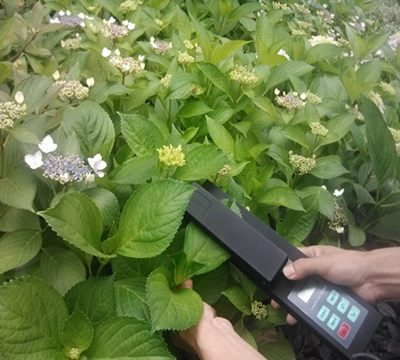

産品名稱：活體葉面積測量儀/活體葉面積檢測儀 産品型号：LAM-A

活體葉面積測量儀/活體葉面積檢測儀 型号：LAM-A

“LAM系列活體葉面積測量儀”是公司創新的産品。是一種使用方便，可以在野外工作的便攜式儀器。它可以精确、快速、無損傷地測量葉片的葉面積及相關參數，也可對采摘的植物葉片及其他片狀物體進行面積測量。廣泛應用于農業、氣象、林業等部分。
        儀器可以直接測量葉片長度、寬度和面積，并集成了GPS定位系統，增加了RS232接口，可将測量數據和定位信息同時導入計算機，方便廣大科研者對數據的進一步處理。

活體葉面積測定儀/葉面積儀型号：LAM-A LAM-B LAM-G
活體葉面積測定儀/葉面積儀型号區别：
型号功能區别
LAM-A無計算機接口，可在主機上存儲數據并查看
LAM-B有計算機接口，除了在主機上存儲數據外，還可以将數據傳輸到計算機，軟件可打印，轉成EXCEL格式
LAM-G有計算機接口，且增加GPS定位模塊，測量的同時可以實現時間、地址等的同步

活體葉面積測定儀/葉面積儀用途：
LAM系列葉面積測量儀是一種使用方便、可以在野外工作的便攜式儀器。可以精确、快速、無損傷地測量葉片的葉面積及相關參數，也可對采摘的植物葉片及其它片狀物體進行面積測量。廣泛應用于農業、氣象、林業等部門。
活體葉面積測定儀/葉面積儀功能特點：
1）主機、探頭一體化設計，更方便操作。
2）采用微電腦技術，LCD大液晶顯示。
3）高性能充電锂電池，無需外部供電，低電壓顯示，更于野外測量。
4）一次性可測量較大葉片面積（1000*155mm2）
5）可存儲250組數據（葉面積、葉長、葉寬）。
6）可測量葉片的多種參數：葉面積、平均葉面積、葉長、葉寬。
7）通訊接口：RSR232接口，可将數據導入計算機。（此功能隻限B和G型）
8）GPS定位：集成高速GPS定位模塊，上傳數據都自帶時間、經緯度信息，方便更有效的
   處理數據。（此功能隻限G型）
活體葉面積測定儀/葉面積儀技術參數：

（1）面積單位：cm2      （2）分辨率：0.01cm2
（3）測量誤差：<5%      （4）寬度量程：0～155mm
（5）長度量程：0～1000mm
（6）數據記錄：0～250組
（7）電源：4節5号電池

産品名稱：新型空氣浮遊菌采集儀 産品型号：Spin Air

新型空氣浮遊菌采集儀 型号：Spin Air
Spin Air是一種新型空氣浮遊菌采集儀，氣流以一固定的流速流向90mm或60mm的瓊脂平闆，氣流穩定；符合國标要求。*的高精度旋轉技術：旋轉功能開啓時，平皿罩下的平皿将緩慢旋轉，使得空氣樣本可均勻散布到99%的平皿表面（靜态采樣時僅有5%的平皿表面利用率）。該技術有效地避免了微生物顆粒疊加現象，提高了準确度。
Spin Air 新型空氣浮遊菌采集儀小巧輕便，配有便攜式手提箱，可随身攜帶，可轉變角度采集不同方向的空氣。
節省時間：可兩台儀器相互連接在一起運行工作，其中一台爲主控采樣儀，另一台爲輔控采樣儀，後者不具有面闆控制按鈕功能。其操作由前者控制。可節省成本，提高工作效率
空氣流量：100L/min（90mm平皿），60L/min（Rodac皿）由微處理器控制
Spin Air 新型空氣浮遊菌采集儀采集空氣總體積：0-9999L
啓動延時時間：60分鍾，可調節秒數
平皿旋轉速度：0，1，2，3和4轉/分鍾
三角支架安裝螺口：位于底部
通訊接口：通過RS232C連接電腦/打印機
通訊模式：XML，CSV
條形碼閱讀連接：可連接IUL條形碼閱讀器
電源适配器：100-240VAC 50-60Hz to 12V CC 15W
内置電池：鎳氫充電電池7.2V
電池使用時間：充滿可使用8小時（不帶輔控采樣儀）
重量：1.7Kg 采樣器     1.3Kg 輔控空氣采樣儀     2.2Kg 便攜箱

産品名稱：節能智慧型噪音計 智能噪聲計 聲級計 産品型号：TD-4113G

節能智慧型噪音計 智能噪聲計 聲級計

詳細參數


節能智慧型噪音計 智能噪聲計 聲級計 型号：TD-4113G
1.可由手搖發電機提供電源，亦可使用電池
2.手搖發電機10秒以上，可提供短暫待測電量
3.測量範圍：30~130db(分貝)
4.符合規範IEC61672 Class2
5.A&C頻率加權測量選擇
6.時間加權選擇，快&慢選擇
7.自動換檔及手動換檔選擇
8.峰值鎖定及記錄測量中之Z大/Z小值
9.RS-232/USB連接介面及AC電壓信号輸出
10.尺寸：240×69×38mm



節能智慧型噪音計 智能噪聲計 聲級計

顯示器40 x 32mm液晶顯示幕
測量範圍30~130dB
解析度0.1dB
頻率特性10Hz~1000Hz
精確度±(5% + 2位數),160Hz.80Hz@23±5℃
取樣時間大約1秒
操作環境溫度0 to 50℃ (32 to 122℉)
操作環境溼度低於80%RH
工作電源9伏特乾電池 or 手搖式發電
重量390公克/ 0.86磅(含電池)
尺寸240 x 69 x 38mm(9.4 x 2.7 x 1.5inch)
标準配件操作說明書x1本
選購配件噪音計音量校正器SC-941
噪音計音量校正器SC-942
防風球SB-01
RS232連接線UPCB-01
USB傳輸介面USB-01
資料紀錄軟體SW-U801-WIN
