礦用二氧化硫檢測儀

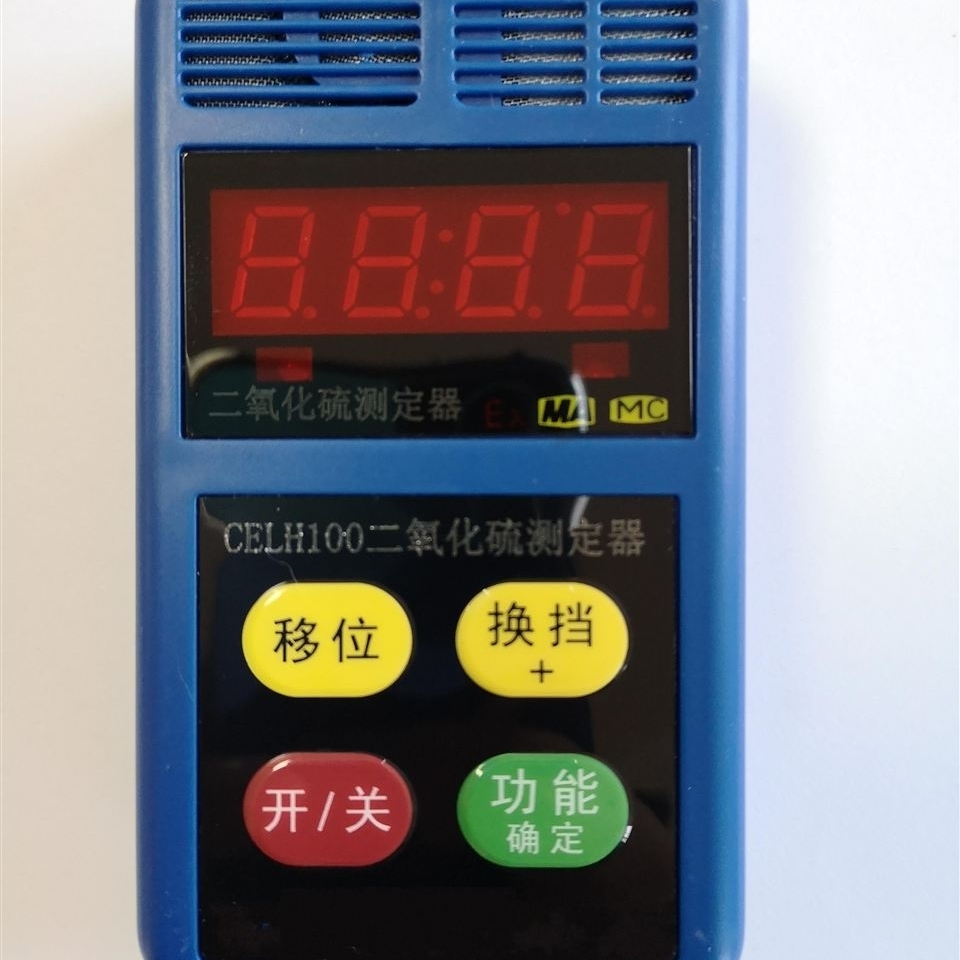

礦用二氧化硫檢測儀 型号：CELH100

工作原理
1．二氧化硫檢測：測定器采用電化學二氧化硫元件做爲－電訊号的轉換元件，該電訊号經 AD 變換器、單片機處理後驅動數碼管顯示相應數值，當二氧化硫的含量值高于報警點，測定器将發出閃光及蜂鳴訊号。
2．當測定器電源電壓低于 3.2V 時，欠壓關機電路動作，發出欠壓關機指令，關斷電源。整機電路由電源、二氧化硫檢測、前置放大、單片機電路、數顯、聲光報警等組成。
技術特性
1.礦用二氧化硫檢測儀主要技術指标
檢測範圍：（0～100）×10-6SO2

表1
測量範圍 基本誤差
0～49 ±4%
50～100 真值的±10%
報警功能：

a) 二氧化硫應在測量範圍内任意設置報警點，報警顯示值與設定值的差值應不大于 1×10-6 SO2，測定器出廠時報警點應設置爲 6×10-6 SO2。

b) 報警聲級強度在距起 1m 遠處的聲響信号的聲壓不小于 75dB（A）

c) 報警光信号在暗環境中 20m 處清晰可見。

4．測定器二氧化硫響應時間應不大于 45s 。

5．調校周期：1 次/每周。

6．電化學二氧化硫氣體傳感器：CITY 公司生産，型号：4S，使用壽命: ≥2 年。

7．測定器應粘貼有警告标志：“危險場所不準開蓋”字樣。

7.1 工作電壓：3.7V；

7.2 工作電流≤30mA。

7.3 電池壽命：充放電大于 500 次，一次充電連續工作時間：大于 20h

7.4 顯示方式：4 位數碼管顯示
