磁保持繼電器綜合參數測試儀RRT-5C

磁保持繼電器綜合參數測試儀RRT-5C

一、 概述
（一）   磁保持繼電器綜合參數測試儀 簡介
該測試儀是用單片微機開發的智能測試儀器，采用觸摸屏顯示，人機界面
友好。它能自動測單、雙線圈磁保持繼電器的線圈電阻、接觸電阻、吸合（感
動）電壓、複歸（開放）電壓，吸合時間、複歸時間等參數。
測試方式具有快測（方波）、精測（脈沖）、精測（階梯）三種選擇，快測（方波）法隻顯示
各項參數合格或不合格，精測法可顯示各項參數的測試值；zui大可測一隻兩組
轉換的磁保持繼電器。吸合、複歸電壓脈沖時間可調節；産品zui後觸點狀态可
選擇選擇（常開或常閉狀态）；
該測試儀的繼電器測試條件儲存在*存儲器裏，可以保存，停電時不
會丢失。
磁保持繼電器綜合參數測試儀RRT-5C（二）  使用環境
1、  電源供電：市電 220V、單相，功耗≤150W；
2、  環境溫度：5-35℃；
3、  相對濕度：50-85% ;
三、 主要技術指标
1、線圈供電電壓：0-50V, 分辨率 0.01V、誤差 1%±0.05V

2、線圈供電電流：< 1000mA

3、慢測測試時間：
4、快測測試時間：

      測量範圍      分辨率       精度

1. 溫度:    2-51ºC        0.02 ºC   ±1%±0.1 ºC
2. 線圈電阻:     10-500Ω       0.2Ω      ±1%±0.2Ω
3. 接觸電阻:     10A/13.5V:0-500mΩ  0.2mΩ        ±1%±0.5mΩ
           1A/6V:0-500mΩ   0.2mΩ        ±1%±0.5 mΩ
                     1A/6V:0-500mΩ   0.2mΩ        ±1%±0.5 mΩ
4. 吸合電壓:     0-50V   0.02V       ±1%±0.02V
6. 複歸電壓:     0-50V   0.02V       ±1%±0.02V
7. 吸合時間:   0-65ms   0.01ms       ±0.1ms
8. 複歸回跳:   0-65ms   0.01ms       ±0.1ms
9. 釋放時間:   0-65ms   0.01ms       ±0.1ms
10. 複歸回跳:   0-65ms   0.01ms       ±0.1ms

外型尺寸：長*寬*高=390X 320 X 170mm。
二、 操作說明
（一）  開機說明
在*次開機時，應先按住鍵盤上的測試鍵，再接通電源，進入屏幕顯示
校正畫面，這時觸摸屏會顯示請點擊左上角方框，點擊了該方框以後，觸摸屏
會顯示請點擊右下角方框，點擊了該方框以後，進入測試畫面。
（二）  參數設定畫面 1說明
在使用本機測試之前，要對參數進行設置，這時可按任意一個測試畫面的
【設置】鍵對參數進行設置，進入參數設置畫面 1 顯示畫面，在這個參數設置
畫面可設置一些參數，以下是該參數設置畫面的參數類型以及設置方法：
1.  【參數序号】：測試條件存儲的編号。觸摸此鍵，這時進入到參數序号設
定畫面，可通過觸摸數字鍵設置具體的序号，觸摸【BS】鍵可清除zui低
位，觸摸【CR】鍵可清除，觸摸【QT】鍵可直接返回但不存儲參數值，

該參數zui大可存儲 100 組參數，設置完畢觸摸【Enter】鍵存儲并返回參
數設置畫面 1。
2.  【額定電壓】：測試繼電器施加的zui大額定電壓。觸摸此鍵，進入額定電
壓設置畫面，這時可通過數字鍵輸入額定電壓值，zui大可設置 50V，然後
觸摸【Enter】鍵存儲并返回參數設置畫面 1。
3.  【線圈類型】：繼電器線圈類型選擇（單、雙線圈）。觸摸此鍵，進入線圈
類型選擇畫面，這時有【單線圈】、【雙線圈共正】、【雙線圈共負】三個選
項供選擇，用戶可選擇其中一項，再觸摸【返回】鍵存儲并回到參數設置
畫面 1。
4.  【觸點類型】：觸摸此鍵，進入觸點類型設置畫面，觸點類型有【1A】、【1B】、
【1C】、【2A】、【2B】、【2C】六種，用戶可根據被測繼電器的類型選擇其
中一種，再觸摸【返回】鍵存儲并回到參數設置畫面 1。
5.  【觸點電流】：繼電器測試接觸電阻施加的電流調件。觸摸此鍵，進入觸
點電流設置畫面，觸點電流類型有 100mA、1A、10A 三種，用戶可選擇
其中一項，再觸摸【返回】鍵存儲并回到參數設置畫面 1。

6.  【置位脈寬】：繼電器加電吸合的脈寬時間。觸摸此鍵，進入正脈寬設置
畫面，進入後可觸摸數字鍵設置測試時所加的脈沖電壓的正脈沖寬度，zui
大可設置 255ms，然後觸摸【Enter】鍵存儲并返回參數設置畫面 1。
7.  【複位脈寬】：繼電器加電複歸的脈寬時間。觸摸此鍵，進入複歸脈寬設
置畫面，進入後可觸摸數字鍵設置測試時所加的脈沖電壓的負脈沖寬度，
zui大可設置 255ms，然後觸摸【Enter】鍵存儲并返回參數設置畫面 1。
8.  【讀取時間】：線圈施加吸合、複歸電壓後的判定取樣時間。觸摸此鍵，

進入讀取時間設置畫面，進入後可觸摸數字鍵設置從前一個脈寬結束到下
一個脈寬開始所需的時間，zui大可設置 255ms，然後觸摸【Enter】存儲并
返回參數設置畫面 1。
9.  【觸點狀态】：繼電器測試完後的觸點狀态。觸摸此鍵，進入觸點狀态設
置畫面，觸點狀态類型有 OFF 和 ON 兩種，用戶可選擇其中一項，再觸
摸【返回】鍵存儲并回到參數設置畫面 1。
10. 【線圈電阻上限】：觸摸此鍵，進入線圈電阻設置畫面，這時可通過數字
鍵輸入線圈電阻上限值，zui大可設置 5000 歐，然後觸摸【Enter】鍵存儲
并返回參數設置畫面 1。
11. 【線圈電阻下限】：方法同上
12. 【接觸電阻上限】：方法同上
13. 【接觸電阻下限】：方法同上
14. 【複歸回跳下限】：方法同上
【下頁】：觸摸此鍵，可切換到參數設置畫面 2。
【返回】：觸摸此鍵，可返回到測試畫面。
（三）  參數設定畫面 2說明
在完成參數設置畫面 1 的參數設置後，這時按【下頁】鍵進入參數設置畫
面 2 對吸合上下限和複歸上下限進行設置，以下是該畫面的參數類型及設置方
法：
15. 【吸合電壓下限】：觸摸此鍵，進入吸合上限設置畫面，這時可通過數字
鍵輸入觸點吸合時所需吸合電壓的上限值，zui大可設置 50V，然後觸摸
【Enter】鍵存儲并返回到參數設置畫面 2。

16. 【複歸電壓上限】：方法同上
17. 【複歸電壓下限】：方法同上
18. 【吸合時間上限】：方法同上
19. 【吸合時間下限】：方法同上
20. 【吸合回跳上限】：方法同上
21. 【吸合回跳下限】：方法同上
22. 【複歸時間上限】：方法同上
23. 【複歸時間下限】：方法同上
24. 【複歸回跳上限】：方法同上
25. 【複歸回跳下限】：方法同上
26. 【同步時間上限】：方法同上
27. 【同步時間下限】：方法同上
【上頁】：觸摸此鍵，可返回到參數設置畫面 1。
【返回】：觸摸此鍵：可返回到測試畫面。
以上參數設置完畢後會自動存儲。
（四）  快測畫面說明
當所有參數設置完畢，觸摸【返回】鍵進入測試畫面進行測試，通過【上
頁】、【下頁】鍵可任意切換測試畫面。當把測試畫面切換到快測畫面，這時該
測試畫面會顯示當前使用的參數值，分别是“參數序号”、“額定電壓”、“線圈
類型”、“觸點類型”、  “吸合電壓”、“複歸電壓”，“吸合時間”，“複歸時間”
等。“吸合電壓”和“複歸電壓”隻判斷是否通過，此測試采用方波方式檢測繼

電器，對“吸合電壓”“複歸電壓”進行上下限判斷, 如測試合格, “合格”燈
亮及觸摸屏上顯示相應參數顯示OK;如不合格, “失誤”燈亮蜂鳴器發出“滴”
聲，及觸摸屏會顯示哪個項目參數不及格,不合格顯示 NG；其餘參數則會顯示出
具體的測試值。

  測試時觸點接通會有指示燈提示，從左到右分别爲 1-2 組，上面的四個紅
燈從左到右依次代表 NO1、NC1、NO2、NC2，觸點接通時燈亮。（采用精測相
同）

（五）  精測畫面（階梯）說明
當切換到精測畫面（階梯）時，這時該測試畫面會顯示當前使用的參數值，
分别是“參數序号”、“額定電壓”、“線圈類型”、“觸點類型”、  “吸合電壓”、
“複歸電壓”，以及時間參數等。此測試是采用從低于吸合下限的某個值開始，
送出上升的階梯波電壓，待繼電器觸點吸合時測出此時的電壓即爲繼電器的吸

額定電壓

吸合上限
吸合下限


釋放下限
釋放上限

額定電壓
正向脈寬
讀取時間
讀取時間
反向脈寬
觸點留在NO 點
觸點留在NC點

快測（方波）

合電壓，再從額定值開始送下降的階梯波電壓，測出觸點釋放時的電壓值，并
把測出的“吸合電壓”“複歸電壓”值與上下限進行判斷,并亮合格燈或失誤燈，
如有失誤，相應項數據後會顯示 NG

> <table border="0" cellpadding="0" cellspacing="0" style="color:rgb(53, 53, 53); font-family:宋體; font-size:12px; padding:10px 0px; width:

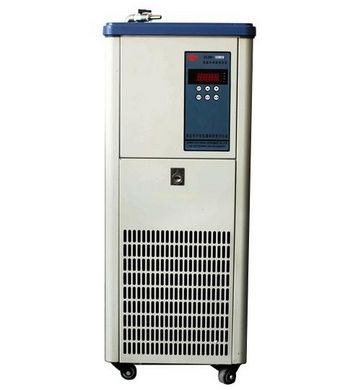

産品名稱：低溫冷卻液循環泵
